b-ISOBUS IO Gateway ISOBUS

Das Gateway verfügt über 5 frei parametrierbare Eingänge und 6 parametrierbare Ausgänge. Das Gateway stellt die gesamte Virtual Terminal-Client-Funktionalität sowie die AUX-N-Funktionalität zur Verfügung. Optional wird auch die TaskController Funktionalität inklusive Section Control (bis zu 6 Teilbreiten) unterstützt. Zusätzlich kann b-ISOBUS IO Gateway mit bis zu 3 Slave Modulen erweitert werden, wobei jeder Slave 6 Ausgänge / Teilbreiten verarbeiten kann. Daher ist eine Regelung von bis zu 24 Teilbreiten möglich. Link Fragen, Persönliche Beratung? B20100CCMIGIO

• Betriebstemperatur: -40 … +85°C
• Schutz Klasse: IP54
• Gewicht: 0,220 kg
• Qualifikation: CE / E-Zulassung
• Maße: 71 x 73 x 32 mm (BxHxL)
• Gehäuse: Aluminum, schwarz eloxiert
• Befestigung: Doppel-KFZ-Relais, 2x 9-polig / Rückseite 2x M3 Innengewinde / Optional: Klemmbefestigung für Hutschiene 35mm
• Bus Schnittstellen: 1 CAN-Bus nach ISO11783 ISOBUS
• Versorgungsspannung: 8 ... 32 V DC
• Eingänge: 5 parametrierbare Eingänge: Digital high/low schaltend, Spannung 0...10V/0...32V, Strom 0...20mA, Frequenz <30kHz
• Ausgänge:
  • 6 parametrierbare Ausgänge (je max. 4A): Digital high/low schaltend, PWM/PWM stromgeregelt
  • Bis zu 24 Ausgänge mit 3 Slave Modulen möglich

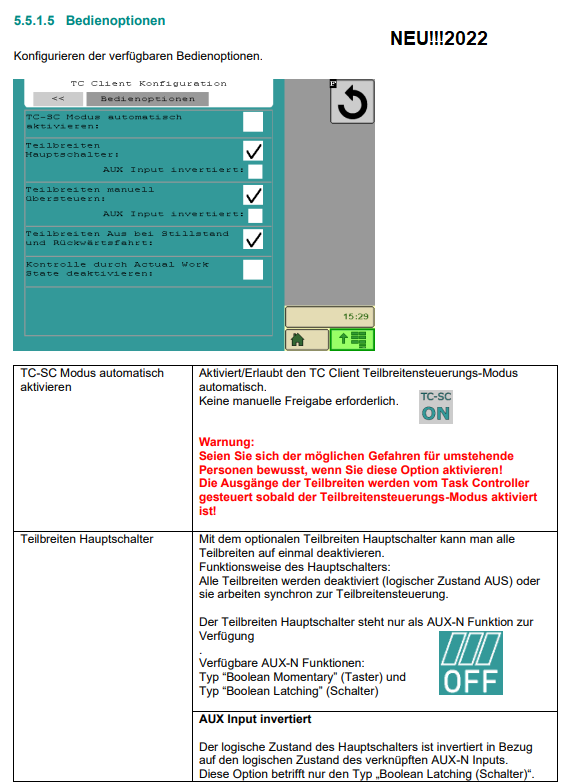

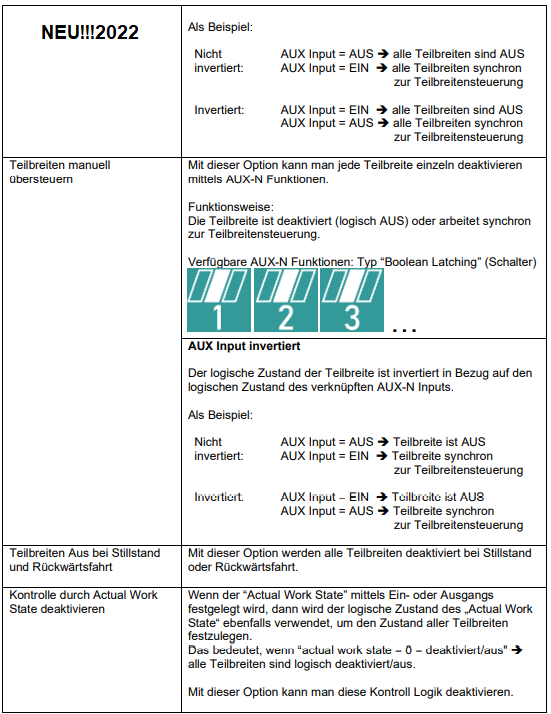

  Die Konfiguration der Ein-und Ausgänge kann direkt am Terminal vorgenommen werden.

  Dabei unterstützt jeder Eingang folgende Konfiguration:

  • Spannungsmessung 0-10V / 0-32V
  • Strommessung 0-20mA
  • Digital high / low schaltend
  • Frequenz <30kHz

  Die Ausgänge können folgendermaßen verwendet werden:

  • PWM
  • PWM stromgesteuert
  • Digital high / low schaltend





b-ISOBUS IO Gateway CAN Slave

b-CANCubeMini Carrier 01

b-CANCubeMini Carrier 02

b-CANCubeMini Carrier 03

b-CANCubeMini Carrier 04

b-CANCubeMini Housing H100

b-CANCubeMini Housing H400

b-CANCubeMini Housing H400

b-CANCubeMini Housing H400

Name	Bestellnummer
b-ISOBUS IO Gateway	B20100-CCM-001-IGIO
b-ISOBUS IO Gateway TaskController incl. Section Control	B20100-CCM-011-IGIO
b-ISOBUS IO Gateway CAN Slave	B20100-CCM-001-IGSL
b-CANCubeMini-Relaismountset	B20100-CCM-000-M110
b-CANCubeMini-Railmountset	B20100-CCM-000-M130
Carrierboards (B011: 1 Gateway, B012: +1Slave, B013: +2Slaves, B014: +3Slaves)	B20100-CCM-000-B01x
Housing (H100: for Carrier B011, H400: for Carrier B012-B014)	B20100-CCM-000-Hx00
b-ISOBUS Cable, 5m (4x0,5/2x2,5/2x6,0mm2)	B12093-ISO-001-0500
b-ISOBUS IO Gateway CAN Slave	B20100-CCM-001-IGSL
b-CANCubeMini Carrier 01	B20100-CCM-000-B011
b-CANCubeMini Carrier 02	B20100-CCM-000-B012
b-CANCubeMini Carrier 03	B20100-CCM-000-B013
b-CANCubeMini Carrier 04	B20100-CCM-000-B014
b-CANCubeMini Housing H100	B20100-CCM-000-H100
b-CANCubeMini Housing H400	B20100-CCM-000-H400
