b-ISOBUS IO Gateway Set
lieferbar
Produktbeschreibung
Marke:
b-plus mobile control GmbH
Das b-ISOBUS IO Gateway bietet eine einfache Möglichkeit, Ihr landwirtschaftliches Anbaugerät in die ISOBUS-Welt zu integrieren.
Auf einem beliebigen ISO-VT (Virtual Terminal) können 5 Eingänge und 6 Ausgänge angezeigt und
bedient und darüber auch komplett konfiguriert werden.
Das Basis-Gateway bietet sämtliche VT- und AUX-N Client-Funktionalitäten.
Optional ist das b-ISOBUS IO Gateway auch mit Task-Controller-Client-Funktionalität Section Control erhältlich. Bei Bedarf können bis zu 3 Erweiterungsmodule mit je 6 Teilbreiten ergänzt werden (insgesamt max. 24 Teilbreiten). Die 6 Ausgänge des Basismoduls können dabei unabhängig von der Task-Controller Client Funktionalität belegt werden. Versorgungsspannung: 8 ... 32 V DC
6 frei parametrierbare Ausgänge nutzbar: z.B. Hydraulik, Motoren, Lampen etc.
7 komplett Varianten stehen Ihnen zu Verfügung. Mehr Info, oder eine Persönliche Beratung
Variante A, 6 Ausgänge/Sektionen: Basis oder Variante A inkl. TC
| Artikelnummer | Bezeichnung | Basismodul VT und AUX-N |
inkl. TC Client Section Control |
| B20100-CCM-001-IGIO |
b-ISOBUS IO Gateway | X | |
| B20100-CCM-011-IGIO |
b-ISOBUS IO Gateway TC Section Control (max. 6 Teilbreiten) |

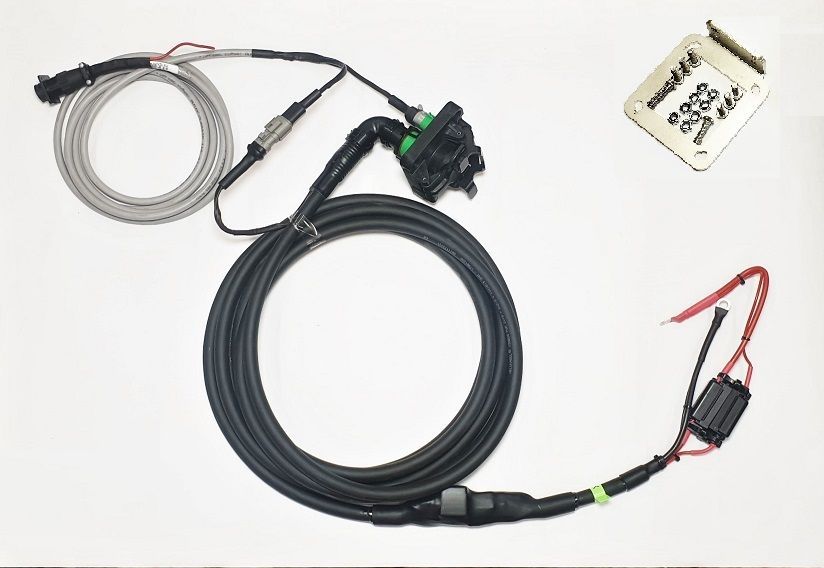

X | |
| B12093-ISO-001-0500 |
b-ISOBUS Cable, 5m (4x0,5/2x2,5/2x6.0mm²) | X | X |
| B20100-CCM-000-B011 |
b-CANCubeMini Carrier 01 | X | X |
| B20100-CCM-000-H100 | Housing b-CANCubeMini H100, all drills | X | X |
Variante B, 6 Ausgänge/Sektionen: Basis oder Variante B inkl. TC
| Artikelnummer | Bezeichnung | Basismodul VT und AUX-N |
inkl. TC Client Section Control |
| B20100-CCM-001-IGIO |
b-ISOBUS IO Gateway | X | |
| B20100-CCM-011-IGIO |
b-ISOBUS IO Gateway TC Section Control (max. 6 Teilbreiten) |
X | |
| B12093-ISO-001-0500 |
b-ISOBUS Cable, 5m (4x0,5/2x2,5/2x6.0mm²) | X | X |
| B20100-CCM-000-B011 |
b-CANCubeMini Carrier 01 | X | X |
| B20100-CCM-000-H400 | Housing b-CANCubeMini H400, partial drills | X | X |
Variante C, 12 Sektionen, davon max. 6 als parametrierbare Ausgänge nutzbar:
| Artikelnummer | Bezeichnung | ||
| B20100-CCM-011-IGIO |
b-ISOBUS IO Gateway TC Section Control (max. 6 Teilbreiten) |
||
| 1 x B20100-CCM-001-IGSL |
b-ISOBUS IO Gateway CAN-Slave Erweiterungsmodul für TC Section Control (je 6 zusätzliche Teilbreiten) |
||
| B12093-ISO-001-0500 |
b-ISOBUS Cable, 5m (4x0,5/2x2,5/2x6.0mm²) | ||
| B20100-CCM-000-B012 |
b-CANCubeMini Carrier 02 | ||
| B20100-CCM-000-H400 | Housing b-CANCubeMini H400, partial drills |
Variante D, 18 Sektionen, davon max. 6 als parametrierbare Ausgänge nutzbar:
| Artikelnummer | Bezeichnung | ||
| B20100-CCM-011-IGIO |
b-ISOBUS IO Gateway TC Section Control (max. 6 Teilbreiten) |
||
| 2 x B20100-CCM-001-IGSL |
b-ISOBUS IO Gateway CAN-Slave Erweiterungsmodul für TC Section Control (je 6 zusätzliche Teilbreiten) |
||
| B12093-ISO-001-0500 |
b-ISOBUS Cable, 5m (4x0,5/2x2,5/2x6.0mm²) | ||
| B20100-CCM-000-B013 |
b-CANCubeMini Carrier 03 | ||
| B20100-CCM-000-H400 | Housing b-CANCubeMini H400, partial drills |
Variante E, 24 Sektionen, davon max. 6 als parametrierbare Ausgänge nutzbar:
| Artikelnummer | Bezeichnung | ||
| B20100-CCM-011-IGIO |
b-ISOBUS IO Gateway TC Section Control (max. 6 Teilbreiten) |
||
| 3 x B20100-CCM-001-IGSL |
b-ISOBUS IO Gateway CAN-Slave Erweiterungsmodul für TC Section Control (je 6 zusätzliche Teilbreiten) |
||
| B12093-ISO-001-0500 |
b-ISOBUS Cable, 5m (4x0,5/2x2,5/2x6.0mm²) | ||
| B20100-CCM-000-B014 |
b-CANCubeMini Carrier 04 | ||
| B20100-CCM-000-H400 | Housing b-CANCubeMini Carrier 04 (groß) |
Gehäusevarianten für das b-ISOBUS IO Gateway und die Anschlußplatinen “Carrier“:
Abhängig von der gewünschten Ausbaustufe stehen 4 verschiedene “Carrier” Anschlußplatinen zur Verfügung. Die
b-ISOBUS IO Gateway Module lassen sich ohne weiteres Zubehör auf die Platinen aufstecken, Für ein werkzeugfreies
Kontaktieren der Anschlusskabel verfügen die Carrier über Leiterplattenklemmen mit Hebel-Verriegelung.
Speziell auf die Carrier abgestimmt, werden zwei Stahlblech-Kompaktgehäuse angeboten. Beide Gehäusevarianten
sind auf der Montagefläche im Innenraum mit eingepressten Gewindehülsen bestückt. So können die verschiedenen
Carrier-Ausführungen solide verschraubt werden. Zur Montage an der Maschine sind die Gehäuse an der äußeren,
rückwärtigen Montagefläche mit 4 Gewindebolzen M6 bestück. Bei Bedarf können auf die Befestigungsbolzen
Gummi-Metall-Elemente (“Gummipuffer”) zur Schwingungs- und Stoßdämpfung aufgeschraubt werden. Für das
Einführen des ISOBUS-Kabels und der Kabel für die Eingänge und Ausgänge des IO Gateway und der ggf.
vorhandenen Erweiterungsmodule sind 12 Bohrungen ausgeführt. Die entsprechenden Kabelverschraubungen
liegen lose bei. Die kleinere Gehäusevariante ist für ein einzelnes Basismodul ausgelegt. In der größeren
Gehäusevariante können die Carrier für 1, 2, 3 oder 4 Module montiert werden.
- Betriebstemperatur: -40 … +85°C
- Schutz Klasse: IP54
- Gewicht: 0,220 kg
- Qualifikation: CE / E-Zulassung
- Maße: 71 x 73 x 32 mm (BxHxL)
- Gehäuse: Aluminum, schwarz eloxiert
- Befestigung: Doppel-KFZ-Relais, 2x 9-polig / Rückseite 2x M3 Innengewinde / Optional: Klemmbefestigung für Hutschiene 35mm
- Bus Schnittstellen: 1 CAN-Bus nach ISO11783 ISOBUS
- Versorgungsspannung: 8 ... 32 V DC
- Eingänge: 5 parametrierbare Eingänge: Digital high/low schaltend, Spannung 0...10V/0...32V, Strom 0...20mA, Frequenz <30kHz
- Ausgänge:
- 6 parametrierbare Ausgänge (je max. 4A): Digital high/low schaltend, PWM/PWM stromgeregelt
- Bis zu 24 Ausgänge mit 3 Slave Modulen möglich
Dabei unterstützt jeder Eingang folgende Konfiguration:
- Spannungsmessung 0-10V / 0-32V
- Strommessung 0-20mA
- Digital high / low schaltend
- Frequenz <30kHz
Die Ausgänge können folgendermaßen verwendet werden:
- PWM
- PWM stromgesteuert
- Digital high / low schaltend
Konfigurations Maske bei einem Eingang
