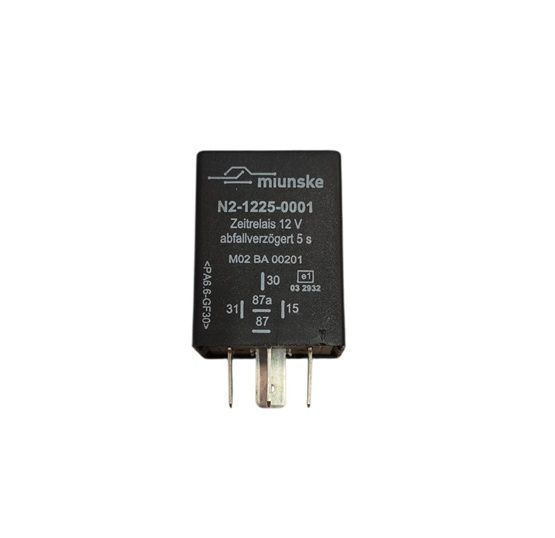

Zeitrelais 12V, 5s, abfallverzögert, nicht potentialfrei, retriggerbar

1 Technische Daten

Nennspannung: 12V

Betriebsspannung: 9...15V

Ruhestromverbrauch: < 4mA

Stromaufnahme: <0,1A

Grenzdauerstrom bei 20 °C: NC 10A NO 15A

eingesetztes Relais: Tyco V23072-C1*-A303

Funktion: abfallverzögert 5 s (ta), retriggerbar

Toleranz der Zeitangabe: ± 5 %

Initialisierungszeit ti: 20ms

Entprellzeit te: 100 ms (steigende und fallende Flanke)

Eingangswiderstand: 47 kOhm

Eingangsschaltschwelle: > 4 V

zulässige Umgebungstemperatur: - 40 °C bis 85 °C

Schutzgrad: IP 53 (Flachstecker nach unten)

Ausführung: PA 66 + 30 % GF

Anschlüsse: 5 x 6,3 mm, entsprechend ISO 7588

Montage: auf Stecksockel (K9-1120-00XX) optional mit Einstecklasche (K9-2901-0000)

Besonderheit: Klemmen 30 und 31 sind umpolbar

2 Arbeitsweise

Bei Anlegen der Betriebsspannung an Kl.30 / 31 ist das Modul nach Ablauf der Initialisierungszeit ti aktiv. Wird am Schalteingang Kl.15 ein positiver Spannungspegel angelegt oder wenn dieser zeitgleich mit dem Anlegen der Versorgungsspannung vorhanden ist und jeweils für die Dauer der Entprellzeit te bestehen bleibt, führt dies zum Anziehen des Relais. Bei fallender Flanke am Schalteingang Kl.15 fällt das Relais nach der eingestellten Verzögerungszeit ta ab. Erfolgt jedoch innerhalb dieser Zeit am Schalteingang Kl.15 ein erneuter Wechsel des Pegels für die Dauer der Entprellzeit te, beginnt die Verzögerungszeit ta erneut zu zählen (Retriggerfunktion). Wird die Spannung an Kl. 30 oder 31 abgeschaltet, fällt das Relais sofort ab.
